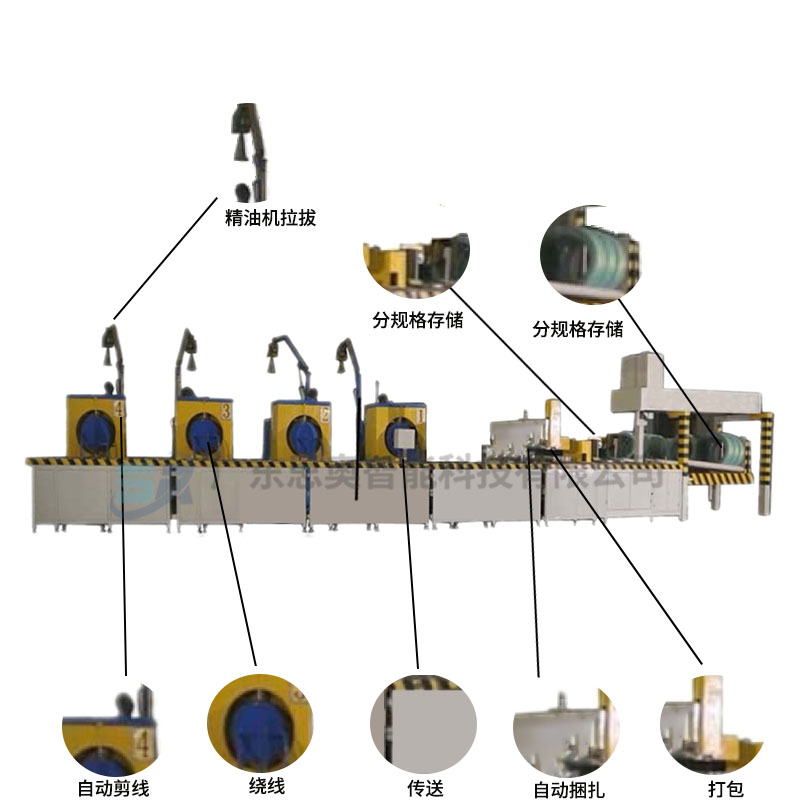

卧式缠绕包装线中的控制系统是如何集成到设备结构中的？

卧式缠绕包装线中的控制系统是如何集成到设备结构中的？

硬件连接方式

控制柜安装位置：卧式缠绕包装线的控制系统通常集中在一个控制柜中，这个控制柜一般安装在设备的侧面或者便于和维护的位置，它通过电缆与设备的各个机械部件相连。例如，控制柜与托盘旋转电机、薄膜输送电机、升降机构的驱动电机等都有专门的动力电缆连接，用于传输电能以驱动这些部件工作。

传感器连接接口：设备上的各种传感器（如用于检查货物尺寸的光电传感器、用于监控薄膜张力的张力传感器等）也通过信号线与控制系统的控制柜连接。这些信号线将传感器采集到的信号（如光信号、压力信号等）传输到控制柜中的控制器，实现数据的采集。

通信线路布局：对于一些卧式缠绕包装线，可能会采用工业以太网或者现场总线（如 Profibus、CAN 总线等）来实现控制系统与设备部件之间的通信。这种通信线路通常是沿着设备的框架结构进行铺设，在保证信号传输质量的同时，要避免受到机械部件运动和电磁干扰的影响。

软件集成方式

控制程序架构：控制系统的软件通常采用分层架构，包括设备驱动层、控制逻辑层和人机界面层。设备驱动层负责与硬件设备（如电机驱动器、传感器接口等）进行通信，将控制指令发送到相应的设备部件，并接收来自传感器的反馈信号。控制逻辑层根据包装任务的要求（如包装模式、包装参数等）对设备驱动层进行调度，例如，根据货物尺寸和包装层数计算托盘旋转速度和薄膜进给速度的匹配关系。人机界面层则提供给人员一个直观的界面，用于设置包装参数、监控设备状态等。

编程环境与语言：控制系统的软件编程一般在专门的工业自动化编程环境中进行，如西门子的 TIA Portal（适用于西门子系列控制器）或者罗克韦尔的 Studio 5000（适用于罗克韦尔自动化设备）。使用的编程语言包括梯形图（LAD）、结构化文本（ST）等。通过这些编程语言，将控制逻辑嵌入到软件中，使控制系统能够根据预设的规则和人员的指令来驱动卧式缠绕包装线的各个部件协同工作。

控制功能与设备部件的协同

电机控制功能集成：控制系统通过电机驱动器来控制托盘旋转电机和薄膜输送电机等的运行。在设备启动时，控制系统按照预设的加速度曲线来启动电机，使托盘和薄膜能够平稳地开始运动。

在包装过程中，根据包装任务的要求，动态调整电机的转速，以实现托盘旋转速度和薄膜进给速度的准确匹配。例如，当包装大型货物需要增加薄膜层数时，控制系统会相应地提高薄膜输送电机的转速，同时调整托盘旋转速度，确保薄膜均匀地缠绕在货物上。

传感器反馈与控制调整集成：张力传感器将薄膜的张力信号反馈给控制系统，控制系统根据这个信号来调整薄膜输送电机的扭矩，从而保证薄膜在缠绕过程中始终保持合适的张力。如果张力过大，控制系统会减少电机扭矩，防止薄膜断裂；如果张力过小，控制系统会增加电机扭矩，避免薄膜松弛。同时，光电传感器将货物的尺寸信息反馈给控制系统，控制系统根据这些信息来调整包装的起始位置、结束位置以及包装的层数等参数，使包装过程能够适应不同尺寸的货物。
